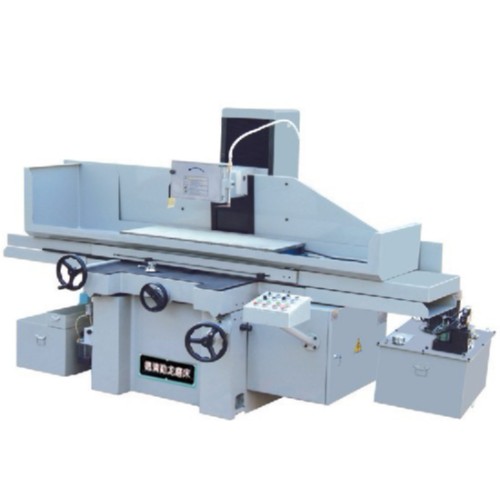

矩臺磨GTS-4008AHR/AHD/MSI
|
能力 |
工作臺工作面積(×mm) |
1000x400 |
||||
|
工作臺面(mian)至主軸中心最(zui)大距離(mm) |
600 |
|||||
|
工作臺面最大承受重量(Kg) |
550 |
|||||
|
工作臺(tai) |
工作臺T型槽(mm×N)
|
14x3 |
||||
|
工(gong)作臺速度(m/min) |
5-25 |
|||||
|
前后手輪進刀(mm) |
一(yi)格 |
0.02 |
||||
|
一(yi)圈 |
4 |
|||||
|
前后自動進給(mm) |
AHR/AHD：0.1-10 |
MSI：0.03-20 |
||||
|
前后(hou)馬達轉(zhuan)速(R.p.m) |
50 HZ |
700 |
||||
|
60 HZ |
840 |
|||||
|
砂輪 |
砂輪尺寸(mm) |
355x(20-40)x127 |
||||
|
砂輪轉速(R.p.m) |
50 HZ |
1450 |
||||
|
60 HZ |
1750 |
|||||
|
上下結構(gou) |
最大移動量(liang)(mm) |
500 |
||||
|
上(shang)下手輪(lun)進刀(dao)(mm) |
一格 |
0.002 |
||||
|
一圈 |
0.4 |
|||||
|
自動(dong)給進量(mm) |
AHD/MSI：0.001-0.04 |
|||||
|
上下快速移動量(mm/min) |
180 |
|||||
|
馬達(da) |
主軸馬達(HP×P) |
7.5x4 |
||||
|
油(you)壓(ya)馬達(HP×P) |
3x6 |
|||||
|
吸塵馬(ma)達(HP×P) |
1/2x2 |
|||||
|
沖水馬達(HP×P) |
1/8x2 |
|||||
|
上下(xia)驅(qu)動(dong)馬達(W) |
AHR：80w |
AHD/MSI：400w |
||||
|
前后(hou)驅動馬(ma)達(W) |
AHR/AHD：40w |
MSI： 400w |
||||
|
尺寸 |
機器尺寸(mm) |
2300x3850x1980 |
||||
|
凈重(Kg) |
2600 |
|||||
|
毛重(Kg) |
3000 |
|||||
臥(wo)軸矩臺平面磨(mo)床主要是用砂輪周邊磨(mo)削(xue)鋼料、鑄鐵及(ji)有色金屬等各種材料。
根據工件材料、形狀(zhuang)，可采用(yong)(yong)不同(tong)的裝夾、定(ding)位(wei)方法。一般(ban)平面(mian)，可以采用(yong)(yong)電磁吸盤或直接緊固于工作臺上(shang)進行磨削(xue)加工；平面(mian)、直角(jiao)面(mian)、任意角(jiao)度、圓柱端(duan)面(mian)及其它一些特殊形狀(zhuang)，可在夾具或多(duo)功能強(qiang)力(li)電磁(ci)吸盤上進行(xing)磨削(xue)加工。
一、性能：
1、AHR:前(qian)后、左右(you)自動，上下(xia)快動；
2、AHD：前后(hou)、左右、上(shang)下三軸(zhou)全(quan)自(zi)動，上(shang)下伺服(fu)；PLC程(cheng)序伺(si)服電(dian)機(ji)控制(zhi)，帶觸摸(mo)屏(ping)操作(zuo)；
3、MSI：前后、左右、上(shang)下(xia)三軸全自動，雙(shuang)軸伺服(fu)，PLC程序(xu)伺服電機控制，帶觸摸屏操作；
二、設(she)備的(de)結構：
（1）設備的總體布局
1．臥(wo)軸矩臺平面磨床
2．砂輪(lun)架的砂輪(lun)冷卻由獨立的冷卻系(xi)統(tong)，在(zai)每(mei)個砂輪(lun)上均有冷卻液噴嘴，在(zai)設(she)備一(yi)端(duan)有獨立冷卻水箱。
3．在磨(mo)床床身的一(yi)端，具有獨(du)立的潤滑(hua)控(kong)制(zhi)油(you)箱，該潤滑(hua)系統對(dui)工作臺(tai)運動的導軌進行(xing)連續的潤滑(hua)。
（2）磨(mo)床的主要機械結構特性
注：1、主要結構部(bu)分采(cai)用強度(du)、耐磨性、耐熱性均較(jiao)好(hao)，減振性能良好(hao)的(de)灰鑄鐵HT250。內部合(he)理布筋(jin)，增(zeng)強(qiang)了剛性。 X軸（工(gong)作臺）用油壓驅動做往復運動；Y軸（前(qian)后(hou)方向）采用托板式由電機驅動(dong)滾珠絲桿進行往復運動(dong)； Z軸（磨頭）通過蝸輪帶(dai)動(dong)“ T”型絲桿進(jin)行往復運動，以(yi)保證(zheng)其進(jin)刀(dao)精準(zhun)；
（3）導軌形(xing)式
注：采用一“V”一(yi)“平(ping)”鐵塑(su)導軌；
（4）砂輪(lun)架結構
注(zhu)：砂輪架采(cai)用雙(shuang)層布筋，以(yi)保證其剛性；磨(mo)頭(tou)上下運動采(cai)用滑(hua)板式結構，可以(yi)辟(pi)免由于工作年限長(chang)導致進刀(dao)不準；
（5）整(zheng)機電氣系統采用多個電器組進行控制。并有以下幾點：
1＞、安全保護（機械(xie)互鎖）指(zhi)將上下進(jin)(jin)刀與砂輪(lun)(lun)轉動(dong)進(jin)(jin)行互鎖，只有(you)砂輪(lun)(lun)轉動(dong)時(shi)才可以進(jin)(jin)刀，能(neng)有(you)效(xiao)防(fang)止因(yin)人為操作不擋引起(qi)的不必要損失；
2＞、（電路的）過載是(shi)指無故障情況(kuang)下(xia)電路超過滿載值(zhi)；
3＞、緊急停(ting)止是指在某種緊急情(qing)況(kuang)下需要停(ting)止時的操作；
4 ＞、本機完成符合(he)GB5226.1-2002/IEC60204-1:2000機械安全機械電氣設備(bei)。
三、其它電氣(qi)部件
注：1＞、本機配24V20W照明燈；
2＞、主軸（臺(tai)灣松基--------+-2+-74）
3＞、主軸馬達（臺灣）
4＞、油(you)壓馬達（臺灣油(you)升(sheng)）
5＞、機(ji)械閥（臺灣俊全興）
6＞、油壓(ya)原件（臺灣(wan)康百(bai)世）
7＞、油壓接頭（俊仁管件）
8＞、電(dian)氣控制(zhi)部分（西門子）
9＞、伺服電機系統(日本三菱(ling))
