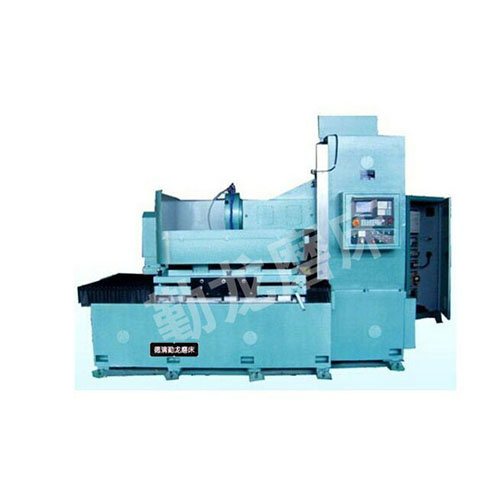

SKM73120臥軸式圓臺平面磨床是我公司吸收國內外高精磨床結構與制造技術開發出的新型系列臥軸式圓臺平面磨床。
工作圓臺直徑ф1250mm，采用工作臺在床身上變頻旋轉，拖板沿水平往復移動，磨頭沿拖板垂直移動進給的布局型式。
磨頭主軸軸承采用精密滾動軸承，剛性好、精度高。
床身、立柱上布局直線導軌副和滾珠傳動單元，采用準確定位伺服電機驅動。
整體結(jie)構(gou)穩重緊(jin)湊(cou)、精度高、性能可靠(kao)、制造工藝性好，操(cao)作方便。
18072822299
適用·范圍(wei)
● 采用(yong)砂輪周(zhou)邊磨削，工(gong)件(jian)上下兩平面均可獲得高精(jing)度(du)(du)(du)平行度(du)(du)(du)、尺寸(cun)精(jing)度(du)(du)(du)和工(gong)件(jian)表面粗(cu)糙度(du)(du)(du)。
● 適合圓臺(tai)平面磨削，本機(ji)主要(yao)磨削直徑φ1250范圍內的圓形端面、平面加工(gong)件（根(gen)據(ju)需(xu)要(yao)可定制(zhi))。
● 適用磨(mo)削環形零件(jian)(jian)，適用于鋸(ju)片(pian)廠(chang)、軸(zhou)承廠(chang)、汽(qi)配廠(chang)、陶瓷密(mi)封件(jian)(jian)廠(chang)、摩擦片(pian)廠(chang)、活塞廠(chang)、發動機廠(chang)、工(gong)具廠(chang)和(he)一般機械廠(chang)的(de)產(chan)品車(che)間(jian)和(he)工(gong)具車(che)間(jian)，磨(mo)削加工(gong)精密(mi)零件(jian)(jian)。
產品(pin)·特點
磨頭結構
磨頭(tou)采用(yong)靜壓(ya)結構，克服了軸(zhou)(zhou)(zhou)承啟(qi)動(dong)和(he)停止時出現的(de)(de)干摩(mo)擦造成(cheng)的(de)(de)軸(zhou)(zhou)(zhou)與(yu)軸(zhou)(zhou)(zhou)承磨損現象(xiang)，提高(gao)了主軸(zhou)(zhou)(zhou)的(de)(de)使用(yong)壽命及精(jing)度(du)(du)(du)保持性；當(dang)主軸(zhou)(zhou)(zhou)啟(qi)動(dong)后，依靠淺腔(qiang)階梯效應形成(cheng)較大(da)的(de)(de)動(dong)壓(ya)承載力，大(da)大(da)地提高(gao)了主軸(zhou)(zhou)(zhou)剛度(du)(du)(du)；高(gao)壓(ya)油(you)膜的(de)(de)均化作(zuo)用(yong)和(he)良好和(he)抗振性保證了主軸(zhou)(zhou)(zhou)具有(you)很高(gao)的(de)(de)旋轉(zhuan)精(jing)度(du)(du)(du)和(he)運轉(zhuan)平(ping)穩性。（11）KW電機驅(qu)動(dong)，最高(gao)轉(zhuan)速1450rpm。設備(bei)采用(yong)高(gao)速（CBN）砂輪加工兩端面，提高(gao)端面光(guang)潔度(du)(du)(du)。（砂輪可根據(ju)用(yong)戶需求定(ding)制）
機床零部件
機床上重(zhong)要零(ling)部件(jian)均采用(yong)(yong)品(pin)牌廠家產品(pin)，質量可靠，易于(yu)維護。如導軌用(yong)(yong)德國(guo)力士樂(le)品(pin)牌，臺灣(wan)絲(si)桿(gan)，進(jin)口電器，海利普變頻器等(deng)等(deng)。
鑄件材料
鑄(zhu)件采(cai)用375HT材料(liao)，材質好，強度(du)高，床(chuang)身立柱均采(cai)用二次(ci)回火處(chu)理，消除內應(ying)力，延(yan)(yan)長機床(chuang)壽命，以確保(bao)高精度(du)，高剛(gang)性，延(yan)(yan)長機床(chuang)壽命。
床身立柱
床身立柱均(jun)用(yong)進口加工(gong)中(zhong)心(xin)和進口龍門加工(gong)中(zhong)心(xin)加工(gong)，高精的加工(gong)設備和加工(gong)工(gong)藝保證了精度。
電氣采用獨立電柜
電(dian)氣采用獨立(li)(li)電(dian)柜，獨立(li)(li)操(cao)縱臺(tai)，自(zi)(zi)主(zhu)研(yan)發的數控(kong)系統控(kong)制，可(ke)實現自(zi)(zi)動(dong)控(kong)制，自(zi)(zi)動(dong)完成(cheng)循環(huan)磨削(xue)，自(zi)(zi)動(dong)檢測對刀，自(zi)(zi)動(dong)分辨、自(zi)(zi)動(dong)補(bu)償，操(cao)作簡單方(fang)便。
裝置結構
橫向進給(gei)(gei)及垂直(zhi)(zhi)進給(gei)(gei)裝置，由(you)伺服電機（≥10N.m）、減速機構、滾珠絲杠(gang)、直(zhi)(zhi)線導軌(gui)。其中(zhong)垂直(zhi)(zhi)軸有制動或(huo)自鎖裝置，并配(pei)有光(guang)柵尺絕對坐標定位。
設置潤滑點
磨(mo)床各導軌處(chu)均設置潤(run)滑(hua)(hua)點，由電(dian)動潤(run)滑(hua)(hua)泵進(jin)(jin)行(xing)潤(run)滑(hua)(hua)。為(wei)工作臺配備獨立供油箱，進(jin)(jin)、回管(guan)路通(tong)過拖鏈合理布局(ju)。
芯線圈設計
電(dian)磁(ci)(ci)吸盤采(cai)用(yong)銅芯(xin)線圈設計，表面花(hua)盤采(cai)用(yong)同(tong)心圓并割花(hua)設計，客戶(hu)也可定制花(hua)盤。表面磁(ci)(ci)力(li)均勻，并配備了自動充(chong)退磁(ci)(ci)裝置，具有磁(ci)(ci)力(li)可調、失磁(ci)(ci)保護等功能。
不變形，精度高
加工(gong)產(chan)品不變(bian)形，精度高，工(gong)件厚(hou)度差距保(bao)持(chi)在 0.01mm以內，具體詳見產(chan)品參數表。
技術·規格
| 主要技術規格 | 低速 | 高速 | 高精 | 高速高精 |
| Main TechnicaL Specifications | SKM73120 | SSKM73120 | SKM73120 | SSKM73120 |
| 工作臺直徑（mm） | Φ1250 | Φ1250 | Φ1250 | Φ1250 |
| Diameter Of Work Table（mm） | ||||
| 磨削工件最大尺寸 | Φ1250*100 | Φ1050*100 | Φ1050*100 | Φ1050*100 |
| Maximum Size Of Grinding Workpiece（mm） | ||||
| 工作臺轉速（rpm） | 0~150 | 0~150 | 0~150 | 0~150 |
| Revoving Speed Of Work Table （rpm） | ||||
| 工作臺最大承重（kg） | 500 | 500 | 500 | 500 |
| Maximum Load-bearing Of Work Table（kg） | ||||
| 托板往復速度X軸(m/s) | 0-3 | 0-3 | 0-3 | 0-3 |
| Reciprocating Speed Of The Dragging Plate X Axis (m/s) | ||||
| 托板往復行程（mm） | 650 | 650 | 650 | 650 |
| Reciprocating Speed Of Dragging Plate （mm） | ||||
| 砂輪主軸轉速(rpm) | 1450 | 2900 | 1450 | 2900 |
| Speed Of Main Spindle Of Grinding Wheel (rpm) | ||||
| 主軸定心錐面跳動（mm） | 0.001 | 0.001 | 0.001 | 0.001 |
| Runout Of Centering Conical Surface Of Main spindle（mm） | ||||
| 砂輪尺寸（mm） | Φ450x50xΦ203 | Φ450x50xΦ203 | Φ450x50xΦ203 | Φ450x50xΦ203 |
| Dimensions Of Grinding Wheel（mm） | ||||
| 垂直快速升降(mm/min) | 200 | 200 | 200 | 200 |
| Vertical Rapid Going Up And Down(mm/min) | ||||
| 垂直進給最小進給量（mm） | 0.001 | 0.001 | 0.001 | 0.001 |
| Minimum Amount OF Feed Of Vertical Feed （mm） | ||||
| 加工平面度（mm） | 0.01/1000 | 0.01/1000 | 0.005/1000 | 0.005/1000 |
| ProceSSing PlaneneSS（mm） | ||||
| 工作臺端面跳動（mm） | 0.01 | 0.01 | 0.005 | 0.005 |
| End Face Runout Of Work Table （mm） | ||||
| 工作臺電機功率(kw) | 5.5 | 5.5 | 5.5 | 5.5 |
| Motor Power Of Work Table (kw) | ||||
| 砂輪主軸電機功率(kw) | 15-4 | 15-2 | 15-4 | 15-2 |
| Motor Power Of Main Spindle Of Grinding Wheel (kw) | ||||
| 垂直升降伺服電機(n.m) | 伺服15N.m | 伺服15N.m | 伺服15N.m | 伺服15N.m |
| Servo Motor For Verticai Going Up And Down(n.m) | ||||
| 工作臺往復伺服電機(n.m) | 伺服15N.m | 伺服15N.m | 伺服15N.m | 伺服15N.m |
| Servo Motor For Fen Reciprocation Of Work Table(n.m) | ||||
| 水泵電機功率 | 250 | 250 | 250 | 250 |
| Motor Power Of Water Pump(w) | ||||
| 機床凈重(kg) | 9500 | 9500 | 9500 | 9500 |
| Net Weight(kg) |
